4键复合面板 (S系列 无继电器) 使用说明书

致客户：非常感谢您购买本公司产品，为确保您能充分了解和正确、安全的使用本产品，使用产品前请您仔细阅读本说明书，并妥善保存。

产品说明

复合面板（S 系列）支持手机按键设置，全场景智能融合，一键实现多场景联动，适用于家庭、办公室、餐饮，酒店、公寓等全系列应用场景。

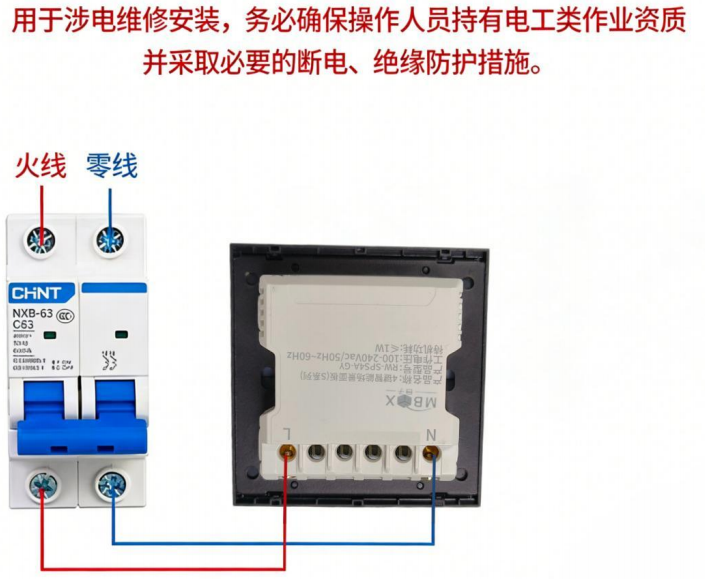

产品接线图

使用方法

1. 安装APP

下载最新版本mBox APP，并完成注册登录，mBox兼容iOS和Android系统。

2. 按键功能

1）按键 1 ：短按一次为默认场景 1 离家模式，长按为色温加调节，直至灯具只亮冷色；

2）按键 2 ：短按一次为默认场景 2 会客模式，长按为色温减调节，直至灯具只亮暖色；

3）按键 3 ：短按一次为默认场景 3 用餐模式，长按为亮度加调节，直至灯具亮度最高；

4）按键 4 ：短按一次为默认场景 4 观影模式，长按为亮度减调节，直至灯具亮度最低；

3. 组网操作

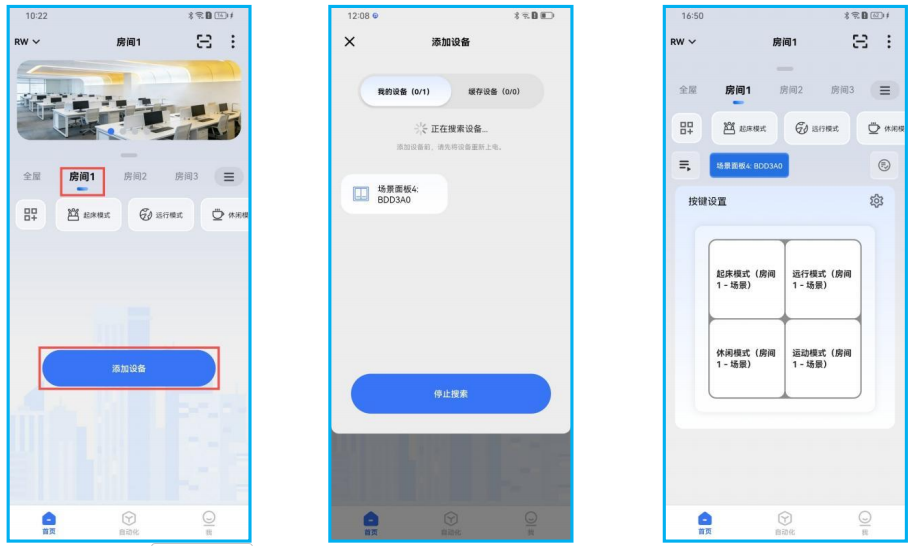

1）面板与APP组网： 面板上电 20秒内或者同时长按“ 2 ”键和“ 3 ”键 3秒，按键指示灯闪烁 3 下，打开 APP 在首页界面中选择对应的房间，点击“添加设备”APP 会自动搜索上电设备，此时按键指示灯闪烁 3 下并以列表形式显示出来，搜索结束后点击“停止搜索”完成添加。（此操作只可 APP 添加）

2）面板与灯具组网： （面板与APP组网后，可通过APP进行按键配置，此时可忽略此步骤）

组网：灯具上电后 20秒内，长按“ 1 ”和“ 4 ” 键 3秒进入设置模式，面板按键指示灯闪烁（持续 30秒），此时长按“ 1 ”键和“ 3 ”键 3秒，按键指示灯快闪，灯具闪烁 3 次，代表灯具与复合场景面板组网成工，面板可控制范围内所有灯具。

解除组网：长按“ 1 ”和“ 4 ”键进入设置模式，面板指示灯闪烁，再长按“ 2 ”和“ 4 ”按键 3秒，灯具闪烁 3 次，表示复合场景面板内所有灯具与面板解除配对成功。

4. 按键配置

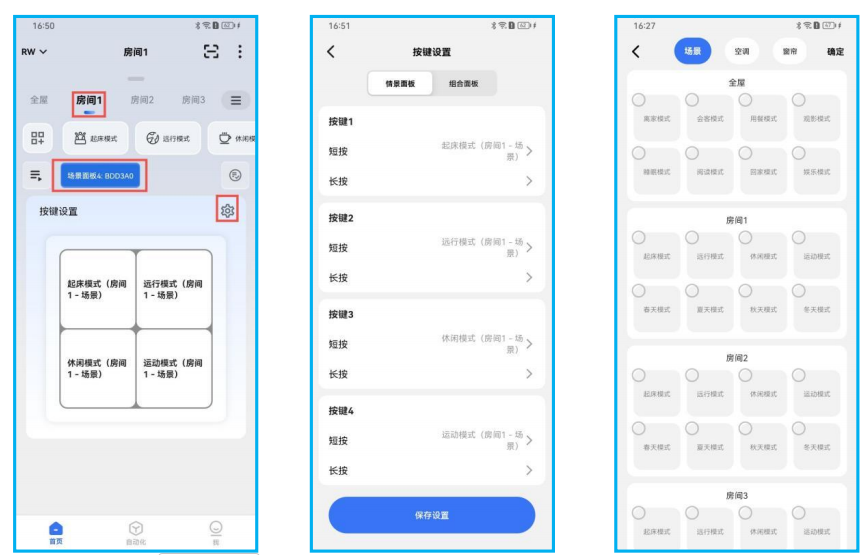

1）在 APP 首页界面找到“面板开关”设备所在的“房间”及对应设备的 UI 的界面；

2）点击“按键设置”或者长按任意一个按键位置进入配置界面；

3）在“情景面板”和“组合面板”选项中可根据提示自由选择按键的“短按”或“长按”功能并保存设置。

5. 场景储存

如想对“ 1 ”键进行自定义场景存储，通过APP设置好色温亮度(自然 、舒适)等灯光，长按 “ 1 ” 和“ 4 ”键进入设置模式，面板指示灯闪烁，再长按 “ 1 ”键 ，对应的按键指示灯常亮，灯具闪烁 1 次表示当前场景存储面板“ 1 ”键成功。（其它按键存储方法类同）

6. 删除设备

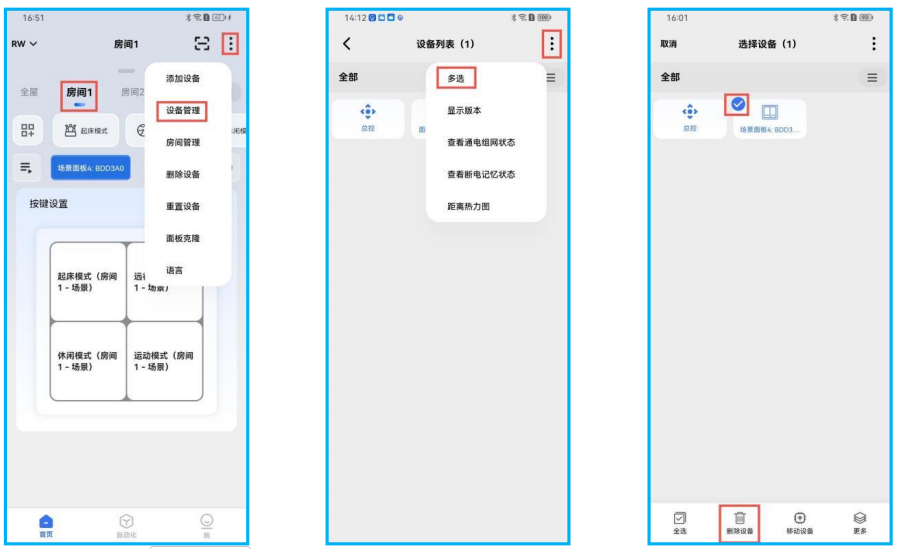

在 APP 首页找到需要删除的“设备”所在房间界面，点击右上角的“┇”菜单按钮，选择“设备管理”，在设备管理列表界面，再次点击右上角的“┇”号，选择“多选”然后点击勾选需要删除的设备，点击界面下方“删除”按钮，面板按键指示灯闪烁 3 下，即表示删除成功。

7. 退出设置模式

1）自动退出：在设置模式下，30s 内没有任何操作，面板指示灯停止闪烁，代表面板已经退出设置模式。

2）手动退出：在设置模式下，再长按“ 1”键 和“4”键 3s 面板指示灯停止闪烁，代表面板已经退出设置模式。

8. 恢复出厂设置

同时长按“ 3 ”键和“ 4 ”键 10秒，按键指示灯闪烁 5 下，即表示恢复出厂成功。

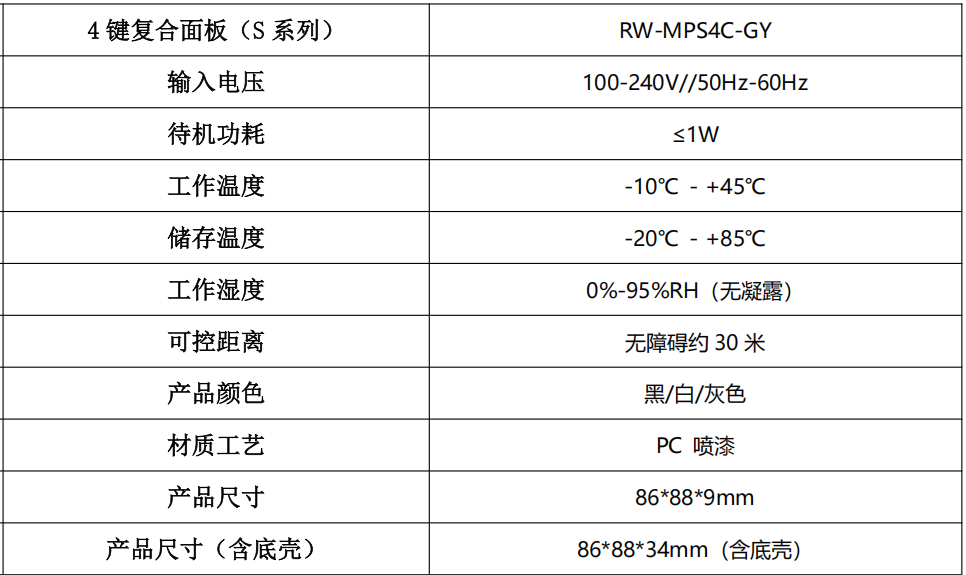

产品参数

注意事项

1. 本产品不得带电操作，请由具有专业资格的人员进行调试安装，安装前请仔细阅读产品说明书。

2. 确定接入电压与电源电压上标注是否一致，具体请参照产品型号标签。

3. 本产品安装不得置于金属物表面或被金属物覆盖，否则无线信号将被屏蔽导致无法控制。

4. 本产品不能防水，需避免日晒雨淋，防水箱安装会屏蔽无线信号。

5. 本产品在使用时请勿堆放使用，请勿靠近金属物体（例如龙骨架）安装，请勿将产品置于横梁、墙角和地面安装。

6. 良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。

7. 请检查使用产品的各项参数，是否符合产品应用要求。

8. 出于安全考虑，推荐输入和输出用1-4 mm²PVC或橡胶线缆的单芯线，并确保接线牢固，以免电线过热或接触不良触发事故。

9. 通电调试前，应确保所有接线正确，以避免因接线错误而导致产品损坏；

10. 如果发生故障，请勿私自拆卸；如果有疑问，请联系供应商；

11. 本说明书仅供参考，请以产品实物为准，本产品如有更改恕不另行通知。

注：

1. 维修或更换是本公司对客户的唯一补救措施，本公司不承担任何附带引起的损害赔偿责任，除非在适用法律范围之内。

2. 本公司享有修正或调整本保修条款的权利，并以书面形式发布为准。
