4键复合面板（T系列）RW‑MPT4B 说明书¶
产品简介¶
RW‑MPT4B为4路继电器输出智能面板，适配标准86型底盒。自带近景雷达感应功能，可本地按键操作，也可通过APP自定义按键、实现场景克隆，能够和其他智能设备无线联动。
核心特点¶
适配标准86底盒，提供黑/白/灰/金色多种外壳配色，PC喷漆工艺
4路独立继电器输出，单路最大负载600W
内置人体雷达感应，无人30秒自动熄灭按键指示灯，靠近自动恢复
本地按键控制 + APP自定义按键、场景克隆
无障碍控制距离约30米

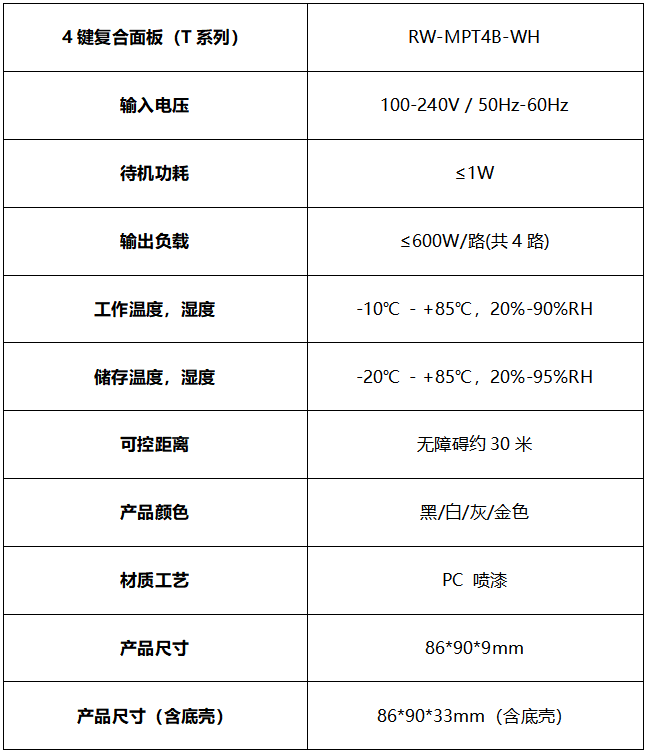

规格参数¶
项目 |
参数 |
|---|---|
型号 |
RW‑MPT4B‑BK/WH/GY/GL 黑/白/灰/金色 |
输入电压 |
100‑240VAC 50/60Hz |
输出负载 |
≤600W/路，共4路 |
产品尺寸 |
86×90×33mm（含底壳） |
材质 |
PC喷漆 |
工作温度 |
-10℃ ~ +45℃ |
控制距离 |
无障碍约30米 |
🛠️ 安装接线¶
⚠️ 需要持证电工断电作业！
在按键短边直接掰开取下按键；

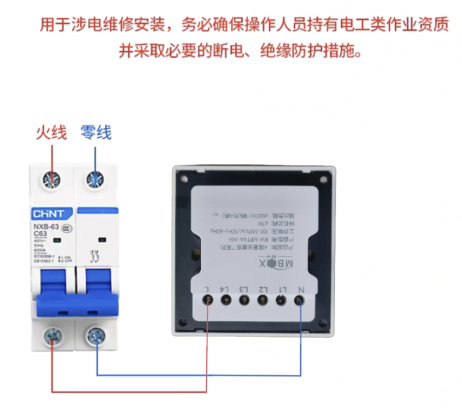

按接线标识将面板与市电连接；
按图示方向将底座装入86盒并用螺丝固定；
重新扣上按键即可使用；
面板箭头方向为正确安装方向。
提示：不要被金属遮挡，金属会屏蔽无线信号；产品不防水。
📱 使用操作¶

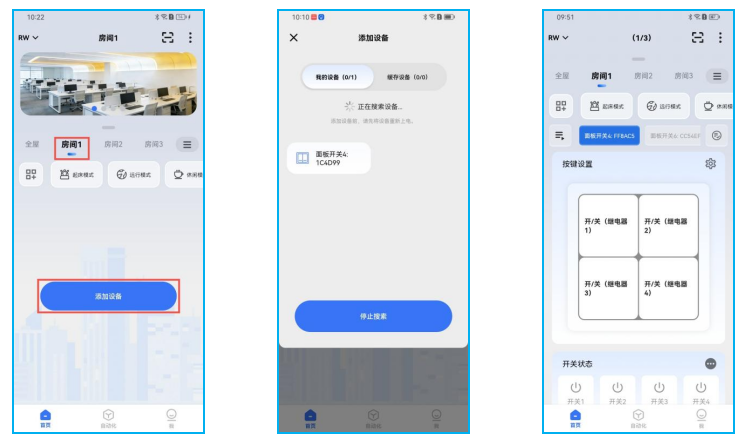

1. 添加设备¶
同时长按【2键+3键】3秒，按键指示灯闪烁3下进入配对状态；打开mBox APP选择目标房间，点击【添加设备】，APP自动搜索设备，搜索完成点击停止搜索完成添加。

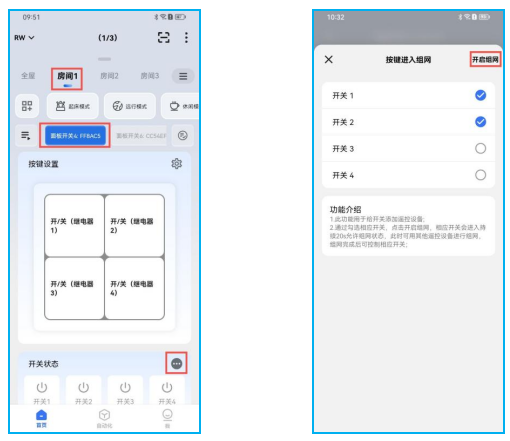

2. 继电器配对¶
APP进入设备管理，点开对应面板设备；
在开关状态右上角点击【…】；
勾选需要配对的继电器回路，点击【开启组网】；
面板进入20秒配对窗口期，使用遥控器完成配对。

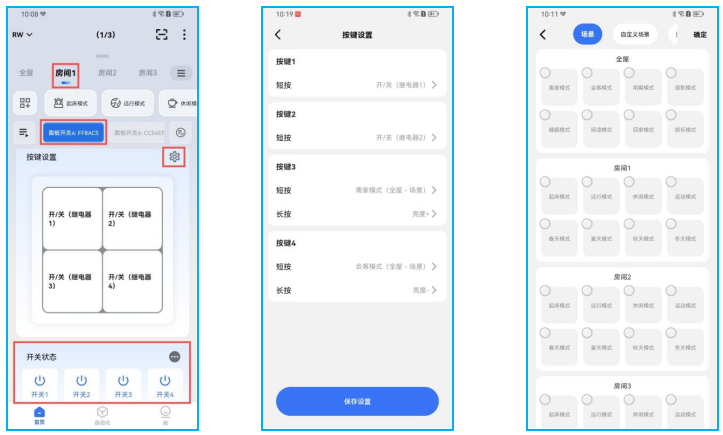

3. 自定义按键配置¶
APP进入设备管理，打开对应面板设备；
点击齿轮按键设置图标，或长按按键方框进入配置页；
分别设置4个按键短按、长按功能，支持继电器开关、场景调用、亮度调节；
点击保存设置立即生效。
4. 面板场景克隆¶
克隆场景：长按【1键+2键】10秒进入克隆模式；APP右上角菜单打开【面板克隆】，选择房间执行面板场景克隆，指示灯停止闪烁代表成功。
清除克隆：同样长按【1键+2键】10秒，在面板克隆页面选择删除场景面板即可。
5. 恢复出厂¶
硬件恢复出厂：同时长按【3键+4键】10秒，指示灯闪烁5下，清空全部配置恢复出厂。

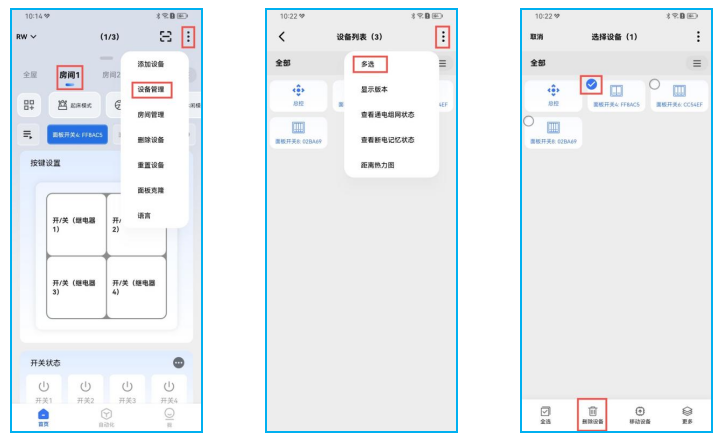

APP删除设备：设备管理页面点击右上角菜单，选择多选，勾选设备后删除，面板指示灯闪烁3下代表解绑成功。
6. 雷达感应说明¶
面板内置近景雷达，1米范围内检测人体；无操作且检测不到人体30秒后按键指示灯熄灭；雷达感应到人体，指示灯恢复原有状态。
⚠️ 重要注意事项¶
严禁带电操作，必须由具备电工专业资格人员进行安装调试，安装前完整阅读本说明书。
通电前核对接入电压，必须与产品标签标注电压保持一致。
请勿将产品安装于金属表面、被金属构件覆盖，金属会屏蔽无线信号造成控制失效；不适合安装在横梁、墙角、地面位置。
本产品不具备防水能力，禁止日晒、雨淋；防水盒会屏蔽无线信号，不建议配套使用。
不可堆叠安装，远离金属龙骨架等金属部件。
需要保障通风散热环境，良好散热可延长产品使用寿命。
确认实际使用负载，不可超出产品规格参数要求。
接线建议采用1‑4mm²单芯PVC/橡胶线缆，接线务必紧固，防止电线过热、接触不良引发安全事故。
通电调试前，务必复核全部接线，接线错误会直接造成设备损坏。
设备出现故障，禁止自行拆卸，遇到问题请联系供应商。
本说明书仅供参考，产品功能参数如有变更，以实物为准。
