信号放大器 RW‑SA001 说明书¶
产品简介¶
RW‑SA001信号放大器为2.4G信号中继增强设备，对收到的弱无线信号放大转发，弥补信号传输衰减，扩大信号覆盖范围。支持AC100‑240V市电、Type‑C 5V/2A适配器两种供电方式；可选用胶棒天线或锥形穿墙天线，适配家装、工程等多种安装场景，改善智能家居设备信号差、控制不稳定的现象。
核心特点¶
2.4G信号中继放大，无障碍通讯距离大于60米
双供电：AC100‑240V市电 / Type‑C 5V‑2A
两种天线可选：标准胶棒天线、可开孔安装二合一锥形天线
接入对应家庭后，自动对该家庭下全部设备做信号放大

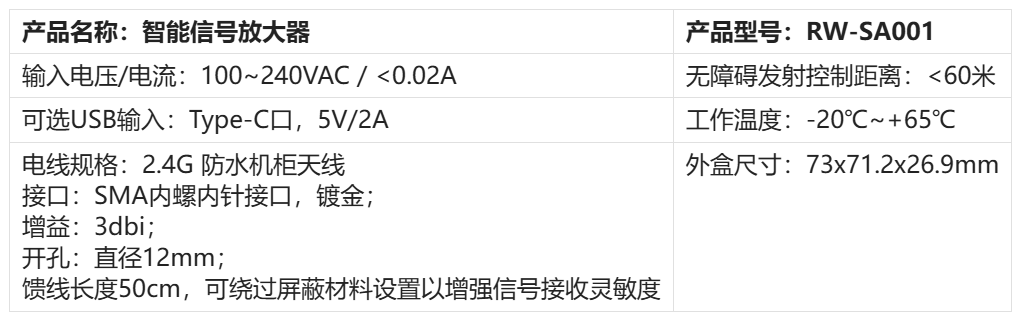

规格参数¶
项目 |
参数 |
|---|---|
型号 |
RW‑SA001 |
市电输入 |
AC100‑240V，＜0.02A |
Type‑C输入 |
5V/2A |
射频发射功率 |
20dBm Max. |
接收灵敏度 |
-98dBm |
产品尺寸 |
73×71.2×26.9mm（含底壳） |
工作温湿度 |
-20℃~+65℃，20‑80%RH |
控制距离 |
无障碍＞60米 |

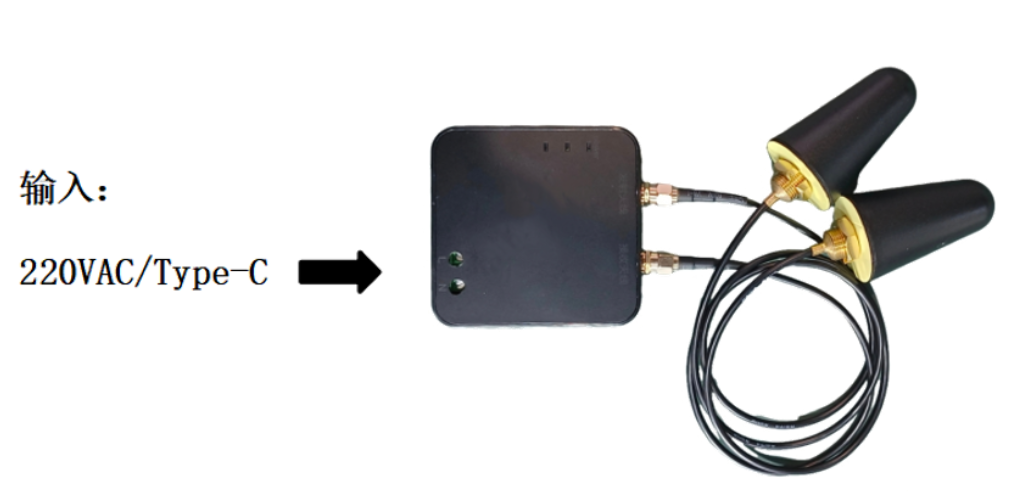

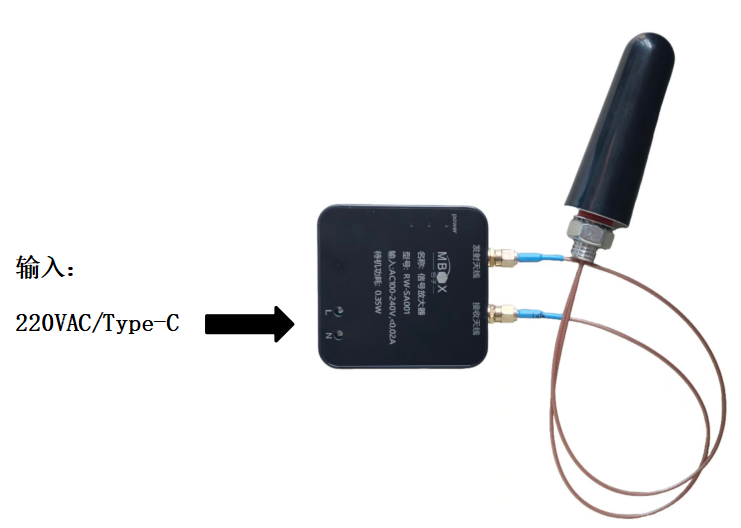

🛠️ 安装接线¶

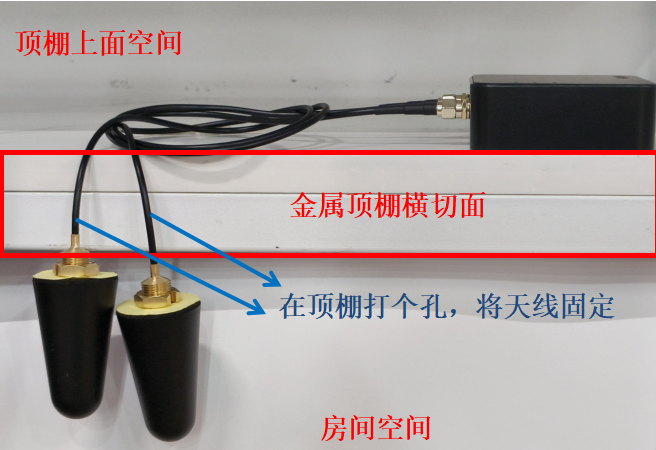

断电后完成天线安装：二选一，标配胶棒天线；需要穿墙时选用锥形开孔天线；区分发射天线、接收天线接口。
供电二选一：接AC100‑240V市电，或者接入Type‑C 5V/2A电源适配器。
设备不要放置在全金属封闭环境，远离电磁干扰源，保证通风散热。
确认接线与天线安装无误后通电。
提示：不能安装于全金属包围环境，金属会屏蔽无线信号；产品不防水。
📱 使用操作¶
1. 添加设备¶
两种配网方式：
设备上电20秒内自动进入配对；
长按机身按键3秒，绿黄灯快速闪烁进入配网模式。
打开mBox APP，选择对应房间，点击【添加设备】；指示灯慢闪3下，搜索完成后停止搜索完成添加。
逻辑说明：放大器添加到某一个家庭，仅对该家庭内所有智能设备提供信号放大；其他家庭设备不受放大作用。
2. 删除设备¶
APP进入对应房间，打开右上角菜单进入【设备管理】；
右上角选择【多选】，勾选本信号放大器；
点击删除设备；指示灯慢闪3下代表删除成功，该家庭将不再拥有信号放大能力。
🛠️ 常见问题¶
遇到的问题 |
解决的方法 |
|---|---|
放大效果差 |
1.检查天线是否接牢，发射、接收天线不要接反； 2.确认设备远离金属柜体、金属隔断，避开电磁干扰； 3.调整设备摆放位置，尽量居中部署在信号薄弱区域。 |
APP搜不到放大器 |
1.确认供电正常； 2.重新执行配网操作； 3.检查周围是否有大面积金属遮挡。 |
⚠️ 重要注意事项¶
严禁带电操作，必须由具备电工专业资格人员进行安装调试，安装前完整阅读本说明书。
线缆选用国标铜芯线缆，接线紧固，杜绝虚接、短路。
本产品不能安装于金属表面、被金属构件完全包裹，金属会屏蔽无线信号造成控制失效；不适合安装在横梁、墙角、地面位置。
本产品不具备防水能力，禁止日晒、雨淋；防水箱会屏蔽无线信号，不建议配套使用。
不可堆叠安装，远离金属龙骨架等金属部件。
需要保障通风散热环境，良好散热可延长产品使用寿命。
确认供电参数，不可超出产品规格参数要求。
通电调试前，务必复核全部接线，接线错误会直接造成设备损坏。
设备出现故障，禁止自行拆卸，遇到问题请联系供应商。
本说明书仅供参考，产品功能参数如有变更，以实物为准。
